概述：

PNETLAB是一种网络虚拟化实验平台，旨在为网络工程师、学生和培训机构提供一个安全、高效、易于使用的环境来构建和运行网络实验。它提供了各种虚拟化技术（如QEMU、Docker等），可以模拟复杂的网络拓扑和应用场景，让用户在不同的网络环境中进行实践操作，掌握和提高网络技能和知识。
介绍模拟器如何登陆使用
模拟器菜单功能模块介绍
模拟器实验室内部侧边栏功能组件介绍
模拟器如何添加及开启实验节点介绍
PNETLAB的主要特点包括：
– 易于部署和管理：PNETLAB可以轻松地部署在任何现代服务器上，提供了一个可视化的用户界面来管理虚拟机和实验。 – 多种虚拟化技术：PNETLAB支持多种虚拟化技术，如QEMU、Docker等，可以模拟不同的网络环境，以满足不同实验需求。 – 网络拓扑编辑器：PNETLAB提供了一个直观易用的网络拓扑编辑器，让用户可以轻松地创建、编辑和保存网络拓扑。 – 多种实验模式：PNETLAB支持多种实验模式，如自由模式、任务模式和考试模式等，以满足不同的学习和测试需求。 – 灵活的权限管理：PNETLAB提供了灵活的权限管理，可以根据用户角色和权限设置不同的操作权限，保证实验的安全性和稳定性。 – 总的来说，PNETLAB是一种非常实用的网络虚拟化实验平台，适用于网络工程师、学生和培训机构等各种用户群体，可帮助他们更好地学习和提高网络技能和知识。

模拟器下载和导入镜像

1.https://www.pnetlab.cn 国内站点，搬迁国外镜像以及部分版本为国内站点修改版本，提供了模拟器讨论以及资源等。（提供有国内多种云储存方式）

2.https://www.pnetlab.com 国外站点，开发者原版镜像发布（谷歌云存储）

镜像文件格式

1.vmdk磁盘格式

图片[1]PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器使用指南PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器 — vmdk磁盘格式

2.ova压缩格式

图片[2]PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器使用指南PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器 — ova压缩格式

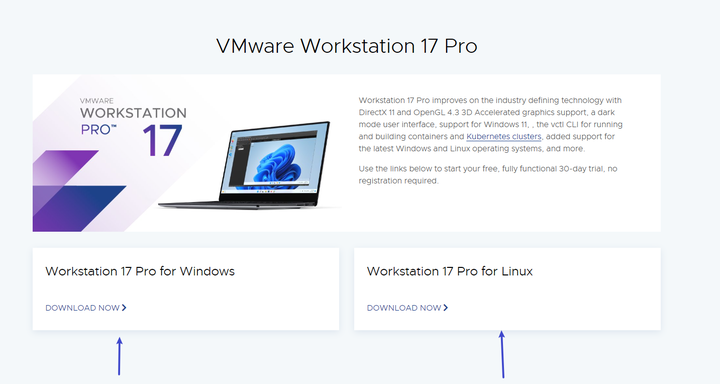

PC端用户：VMware Workstaion下载安装

下载地址：Download VMware Workstation Pro

图片[3]PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器使用指南PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器 — 添加图片注释，不超过 140 字（可选）

可以按上面下载链接下载windows和Linux两种系统虚拟机软件

下载完成后一直下一步安装即可安装完成，不同的操作系统如有疑问，可以自行网上查找稳定即可。

提供一些测试许可密钥：密钥来源于网络搜索，如有侵权联系作者删除。仅用于学习测试，商用后果使用者自行承担责任。

UZ1WH-OLF5K-M884Z-9PMXE-MYUYA VF1N2-8DX1K-M8DOP-6FZG9-NVKZ4 UC3WA-DFE01-M8ODQ-AQP7G-PFKEF GY7EA-66D53-M859P-5FM7Z-QVH96 CC15K-AYF01-H897Q-75Y7E-PU89A UV31K-2NG90-089XP-UZP7G-YAHU2 CA5MH-6YFOK-480WQ-8YM5V-XLKV4 ZA1RA-82EDM-M8E2P-YGYEZ-PC8ED

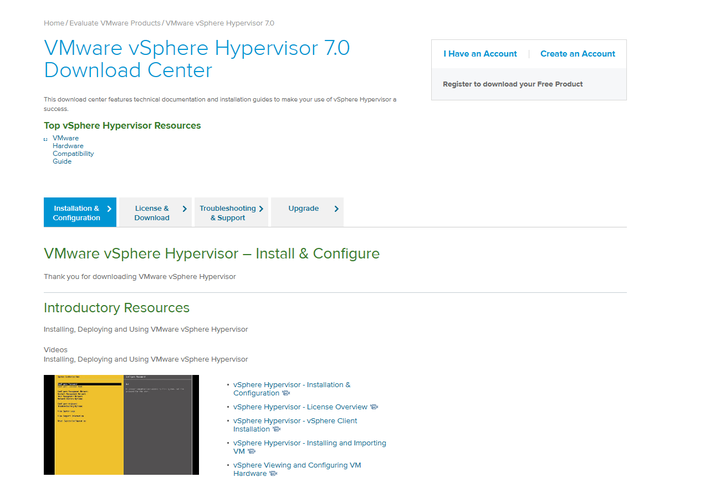

服务器端用户：可选择esxi安装使用

下载地址：Download VMware vSphere Hypervisor for Free

图片[4]PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器使用指南PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器 — 添加图片注释，不超过 140 字（可选）

按自己服务器适配情况选择合适版本下载即可安装过程自行查阅文档即可。

加载导入模拟器镜像

本文以PC端用户演示安装
打开VM虚拟机点击如图所示主页：打开虚拟机

图片[5]PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器使用指南PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器 — 添加图片注释，不超过 140 字（可选）

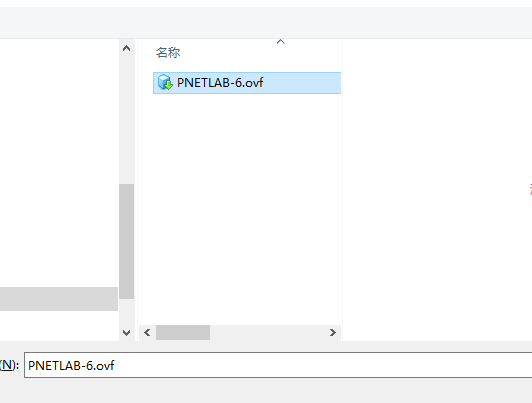

选择下载好的镜像文件：

图片[6]PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器使用指南PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器 — 添加图片注释，不超过 140 字（可选）

图片[7]PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器使用指南PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器 — 添加图片注释，不超过 140 字（可选）

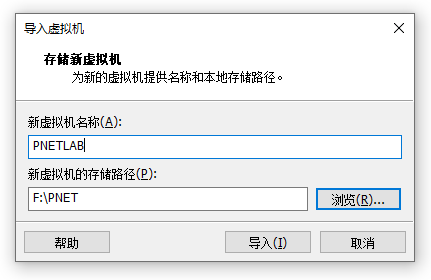

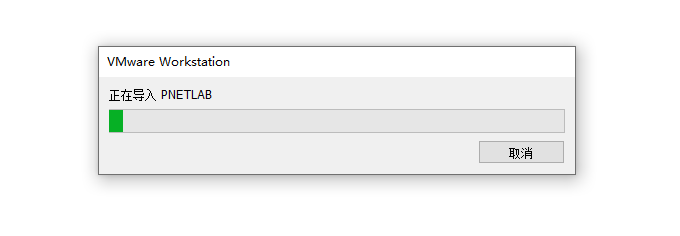

点击导入等待导入完成即可

图片[8]PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器使用指南PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器 — 添加图片注释，不超过 140 字（可选）

启动模拟器

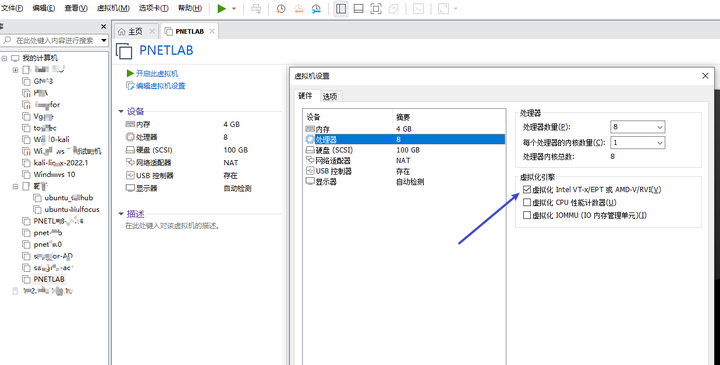

如果又需要调整资源可以选择编辑调整，并且检查虚拟机CPU虚拟化是否开启

图片[9]PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器使用指南PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器 — 添加图片注释，不超过 140 字（可选）

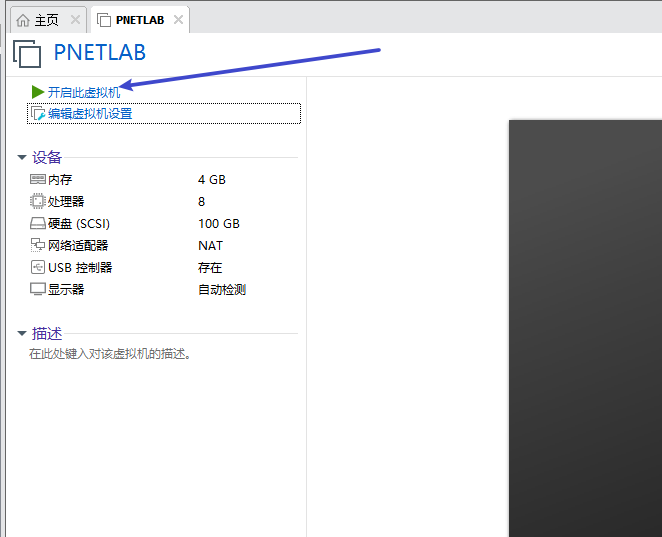

点击刚刚添加的虚拟机再点击开启虚拟机。

图片[10]PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器使用指南PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器 — 添加图片注释，不超过 140 字（可选）

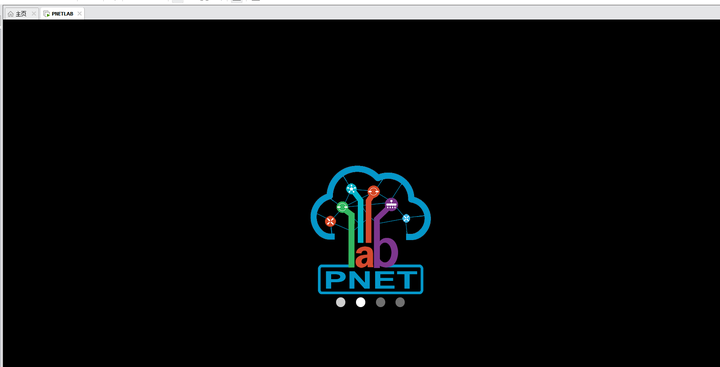

启动过程中：

图片[11]PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器使用指南PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器 — 添加图片注释，不超过 140 字（可选）

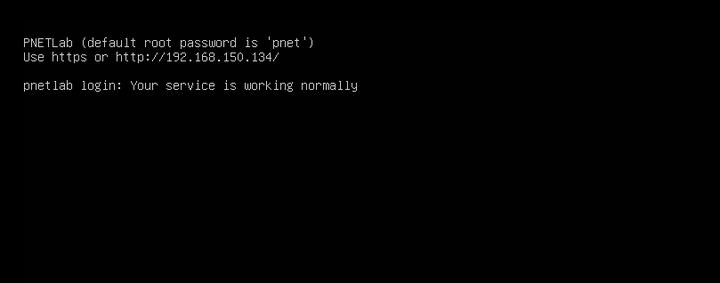

启动完成后会显示IP登陆地址及后台账号密码信息：

图片[12]PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器使用指南PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器 — 添加图片注释，不超过 140 字（可选）

首次后台输入账号密码后默认需要设置。按需求设置即可：

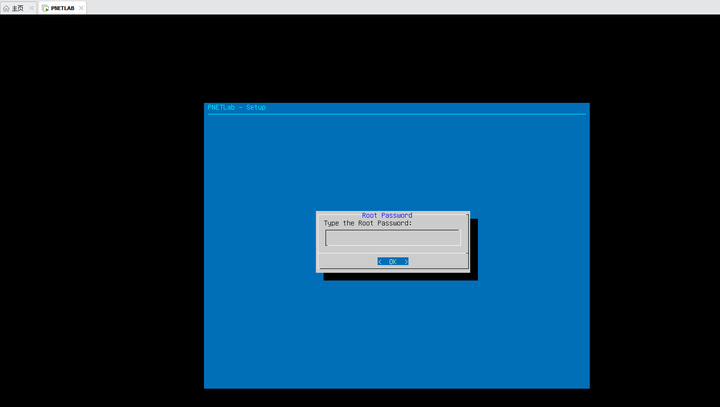

设置密码

图片[13]PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器使用指南PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器 — 添加图片注释，不超过 140 字（可选）

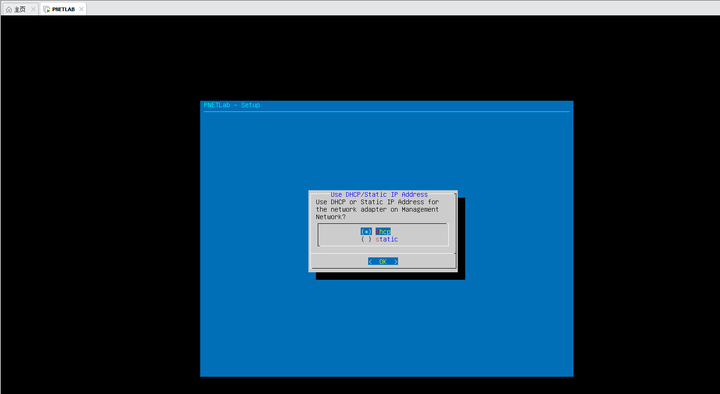

设置IP地址

图片[14]PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器使用指南PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器 — 添加图片注释，不超过 140 字（可选）

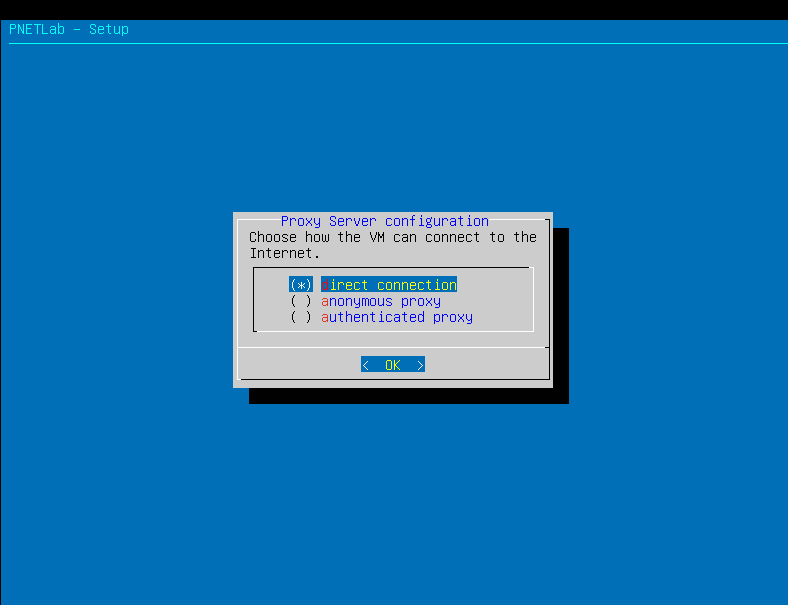

设置代理

图片[15]PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器使用指南PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器 — 添加图片注释，不超过 140 字（可选）

…………..部分设置忽略，按自己需求设置即可，入保持默认一路回车即可

登陆WEB操作界面

打开浏览器登陆刚刚界面的地址

图片[16]PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器使用指南PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器 — 添加图片注释，不超过 140 字（可选）

按界面的账号密码登陆即可：（账号：admin 密码：pnet）

图片[17]PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器使用指南PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器 — 添加图片注释，不超过 140 字（可选）

新建LAB

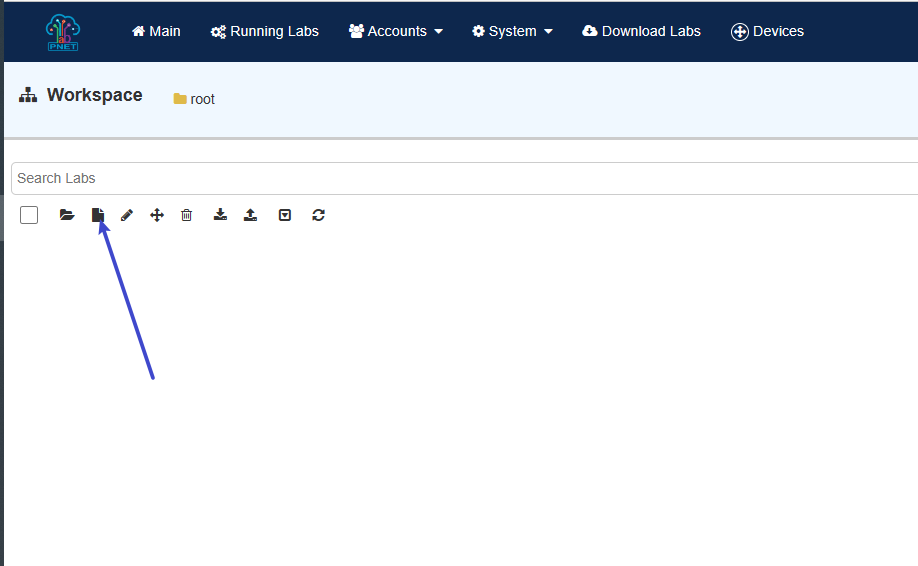

点击如图所示按钮可以创建实验室

图片[18]PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器使用指南PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器 — 添加图片注释，不超过 140 字（可选）

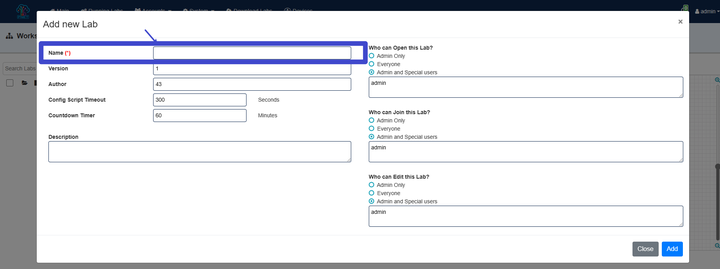

此处必填，其它按自己需求填写即可

图片[19]PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器使用指南PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器 — 添加图片注释，不超过 140 字（可选）

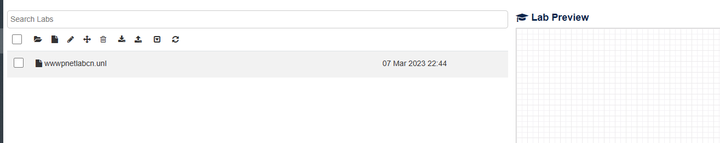

我们创建一个名为：www.pnetlab.cn的实验室

图片[20]PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器使用指南PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器 — 添加图片注释，不超过 140 字（可选）

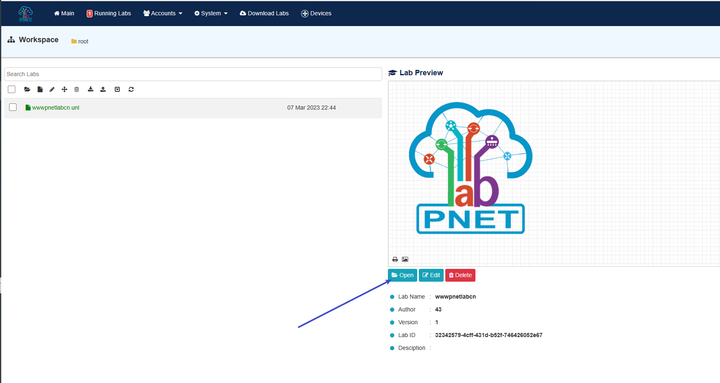

点击open按钮即可打开进入刚刚创建的实验室

图片[21]PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器使用指南PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器 — 添加图片注释，不超过 140 字（可选）

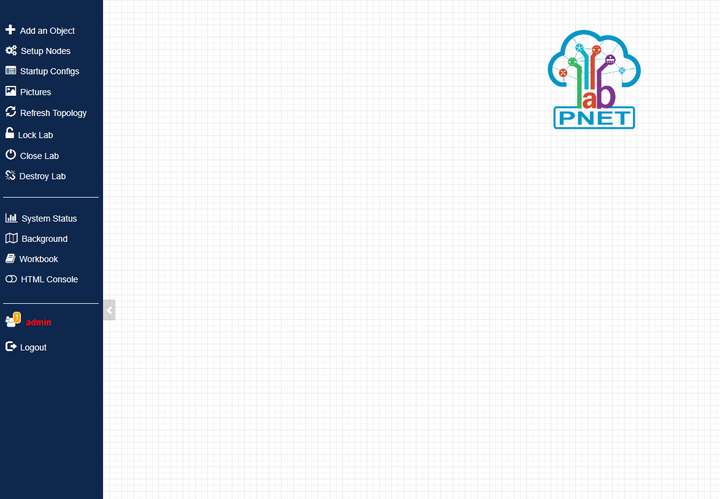

如图所示这些侧边栏功能后续文章陆续给大家讲解使用方法，此处不做过多赘述。

图片[22]PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器使用指南PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器 — 添加图片注释，不超过 140 字（可选）

添加设备镜像：

可参考：如何添加镜像PNETLAB-pnetlab-pnet

。。。。。。。。。未完结待更新。。。。。。。。。。
