在PnetLab平台上,用户能够精细调控设备节点之间的网络连接质量,包括网络抖动、传输延迟、带宽容量以及数据包丢失率等关键参数。

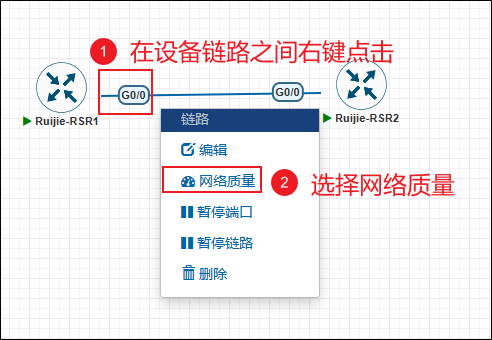

当用户进入网络质量的配置界面,他们可以对时延、抖动、带宽和丢包率等网络特性进行个性化设置,进而精确控制节点间的网络环境。
![图片[1]PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPnetLab模拟器网络设备节点之间的网络质量控制](https://www.pnetlab.cn/wp-content/uploads/2024/06/1717602480-image.png)
![图片[2]PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPnetLab模拟器网络设备节点之间的网络质量控制](https://www.pnetlab.cn/wp-content/uploads/2024/06/1717602489-image.png)
为了直观展示网络质量中时延、抖动和丢包率的影响,我们将通过配置两台Windows服务器设备(WinServer)的IP地址,并让它们进行相互ping操作。通过这种方式,我们可以清楚地观察到网络条件对数据传输性能的具体影响。

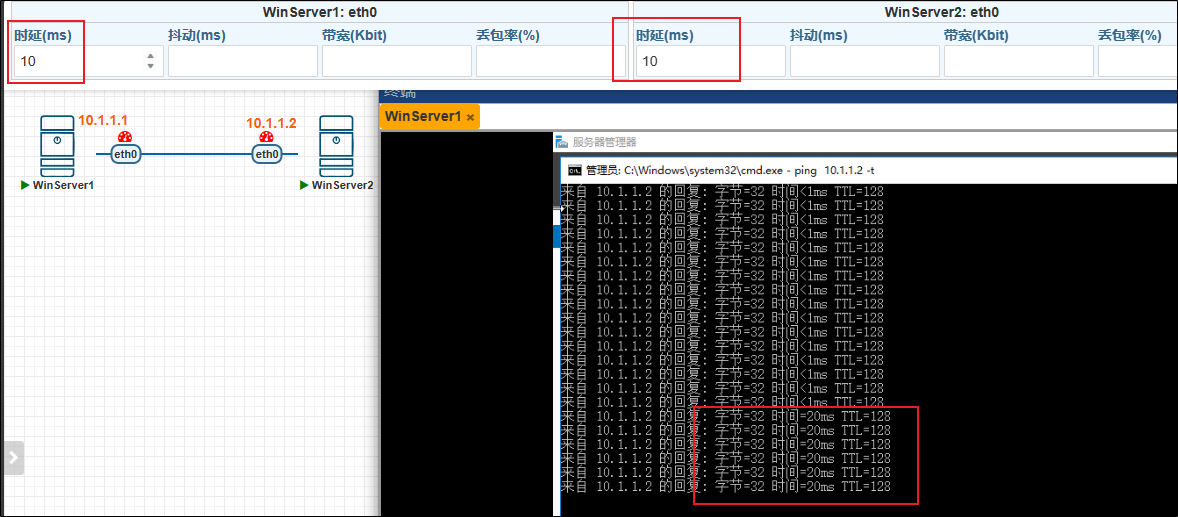

时延
![图片[3]PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPnetLab模拟器网络设备节点之间的网络质量控制](https://www.pnetlab.cn/wp-content/uploads/2024/06/1717602506-image.png)

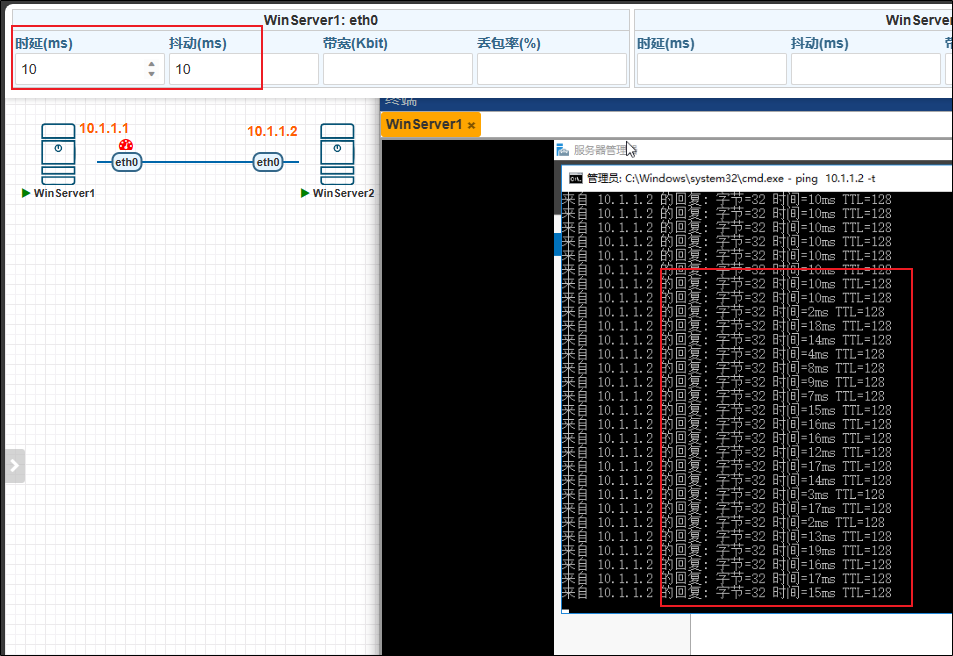

抖动
![图片[4]PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPnetLab模拟器网络设备节点之间的网络质量控制](https://www.pnetlab.cn/wp-content/uploads/2024/06/1717602521-image.png)
丢包率
![图片[5]PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPnetLab模拟器网络设备节点之间的网络质量控制](https://www.pnetlab.cn/wp-content/uploads/2024/06/1717602533-image.png)
带宽
![图片[6]PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPnetLab模拟器网络设备节点之间的网络质量控制](https://www.pnetlab.cn/wp-content/uploads/2024/06/1717602544-image.png)
