华为三层交换机与路由器对接上网配置

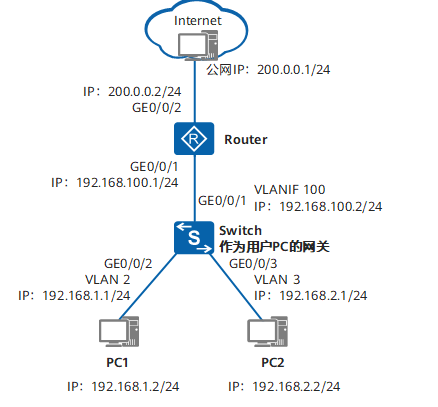

1.拓扑及需求

某公司拥有多个部门且位于不同网段，各部门均有访问Internet的需求。现要求用户通过三层交换机和路由器访问外部网络，且要求三层交换机作为用户的网关。

2.配置思路

采用如下思路进行配置：

1. 配置交换机作为用户的网关，通过VLANIF接口，实现跨网段用户互访。

2. 配置交换机作为DHCP服务器，为用户分配IP地址。

3. 配置路由器通过NAT转换，使用户可以访问外部网络。

操作步骤

1. 配置交换机



   # 配置连接用户的接口和对应的VLANIF接口。

   <HUAWEI> system-view
   [HUAWEI] sysname Switch
   [Switch] vlan batch 2 3
   [Switch] interface gigabitethernet 0/0/2
   [Switch-GigabitEthernet0/0/2] port link-type access   //配置接口接入类型为access
   [Switch-GigabitEthernet0/0/2] port default vlan 2   //配置接口加入VLAN 2
   [Switch-GigabitEthernet0/0/2] quit
   [Switch] interface gigabitethernet 0/0/3
   [Switch-GigabitEthernet0/0/3] port link-type access
   [Switch-GigabitEthernet0/0/3] port default vlan 3
   [Switch-GigabitEthernet0/0/3] quit
   [Switch] interface vlanif 2
   [Switch-Vlanif2] ip address 192.168.1.1 24
   [Switch-Vlanif2] quit
   [Switch] interface vlanif 3
   [Switch-Vlanif3] ip address 192.168.2.1 24
   [Switch-Vlanif3] quit

   # 配置连接路由器的接口和对应的VLANIF接口。

   [Switch] vlan batch 100
   [Switch] interface gigabitethernet 0/0/1
   [Switch-GigabitEthernet0/0/1] port link-type access
   [Switch-GigabitEthernet0/0/1] port default vlan 100
   [Switch-GigabitEthernet0/0/1] quit
   [Switch] interface vlanif 100
   [Switch-Vlanif100] ip address 192.168.100.2 24
   [Switch-Vlanif100] quit

   # 配置缺省路由。

   [Switch] ip route-static 0.0.0.0 0.0.0.0 192.168.100.1   //缺省路由的下一跳是路由器接口的IP地址192.168.100.1

   # 配置DHCP服务器。

   [Switch] dhcp enable
   [Switch] interface vlanif 2
   [Switch-Vlanif2] dhcp select interface   //DHCP使用接口地址池的方式为用户分配IP地址
   [Switch-Vlanif2] dhcp server dns-list 114.114.114.114 223.5.5.5   //配置的DNS-List 114.114.114.114是公用的DNS服务器地址，是不区分运营商的。在实际应用中，请根据运营商分配的DNS进行配置
   [Switch-Vlanif2] quit
   [Switch] interface vlanif 3
   [Switch-Vlanif3] dhcp select interface
   [Switch-Vlanif3] dhcp server dns-list 114.114.114.114 223.5.5.5
   [Switch-Vlanif3] quit



2. 配置路由器



   # 配置连接交换机的接口对应的IP地址。

   <Huawei> system-view
   [Huawei] sysname Router
   [Router] interface gigabitethernet 0/0/1
   [Router-GigabitEthernet0/0/1] ip address 192.168.100.1 255.255.255.0   //配置的IP地址192.168.100.1为交换机缺省路由的下一跳IP地址
   [Router-GigabitEthernet0/0/1] quit

   # 配置连接公网的接口对应的IP地址。

   [Router] interface gigabitethernet 0/0/2
   [Router-GigabitEthernet0/0/2] ip address 200.0.0.2 255.255.255.0   //配置连接公网接口的IP地址和公网的IP地址在同一网段
   [Router-GigabitEthernet0/0/2] quit

   # 配置缺省路由和回程路由。

   [Router] ip route-static 0.0.0.0 0.0.0.0 200.0.0.1   //配置静态缺省路由的下一跳指向公网提供的IP地址200.0.0.1
   [Router] ip route-static 192.168.0.0 255.255.0.0 192.168.100.2   //配置回程路由的下一跳就指向交换机上行接口的IP地址192.168.100.2

   # 配置NAT功能，使内网用户可以访问外网。

   [Router] acl number 2001
   [Router-acl-basic-2001] rule 5 permit source 192.168.0.0 0.0.255.255   //NAT转换只对源IP地址是192.168.0.0/16网段的生效，并在接口GE0/0/2的出方向进行转换
   [Router-acl-basic-2001] quit
   [Router] interface gigabitethernet 0/0/2
   [Router-GigabitEthernet0/0/2] nat outbound 2001
   [Router-GigabitEthernet0/0/2] quit



3. 检查配置结果



   配置PC1的IP地址为192.168.1.2/24，网关为192.168.1.1；PC2的IP地址为192.168.2.2/24，网关为192.168.2.1。

   配置外网PC的IP地址为200.0.0.1/24，网关为200.0.0.2。

   配置完成后，PC1和PC2都可以Ping通外网的IP 200.0.0.1/24，PC1和PC2都可以访问Internet。



配置文件

• Switch的配置文件

  #
  sysname Switch
  #
  vlan batch 2 to 3 100
  #
  dhcp enable
  #
  interface Vlanif2
   ip address 192.168.1.1 255.255.255.0
   dhcp select interface
   dhcp server dns-list 114.114.114.114 223.5.5.5
  #
  interface Vlanif3
   ip address 192.168.2.1 255.255.255.0
   dhcp select interface
   dhcp server dns-list 114.114.114.114 223.5.5.5
  #
  interface Vlanif100
   ip address 192.168.100.2 255.255.255.0
  #
  interface GigabitEthernet0/0/1
   port link-type access
   port default vlan 100
  #
  interface GigabitEthernet0/0/2
   port link-type access
   port default vlan 2
  #
  interface GigabitEthernet0/0/3
   port link-type access
   port default vlan 3
  #
  ip route-static 0.0.0.0 0.0.0.0 192.168.100.1
  #
  return

• Router的配置文件

  #
  sysname Router
  #
  acl number 2001
   rule 5 permit source 192.168.0.0 0.0.255.255
  #
  interface GigabitEthernet0/0/1
   ip address 192.168.100.1 255.255.255.0
  #
  interface GigabitEthernet0/0/2
   ip address 200.0.0.2 255.255.255.0
   nat outbound 2001
  #
  ip route-static 0.0.0.0 0.0.0.0 200.0.0.1
  ip route-static 192.168.0.0 255.255.0.0 192.168.100.2
  #
  return
