1. 需求分析

本文旨在指导用户配置IPv6的OSPF，即OSPFv3。

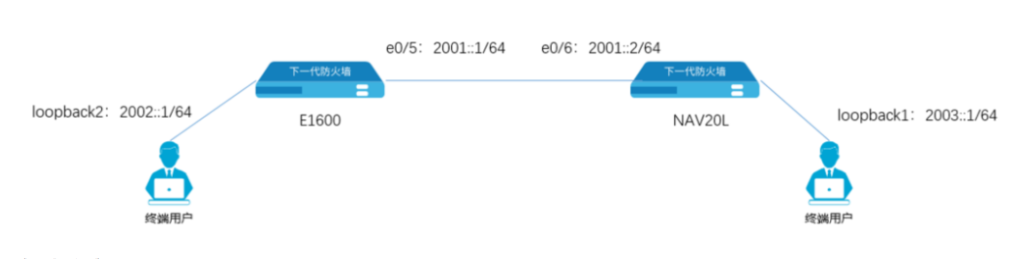

2. 组网拓扑

拓扑中，内网设备使用loopback口来代替。

3. 解决方案

3.1 软硬件信息

3.2 配置步骤

E1600将使用web界面配置，NAV20L将使用命令行界面配置。

3.2.1 E1600配置（Web配置）

接口配置：

点击网络—接口，选择e0/5接口，编辑，配置安全域为trust，开启ping管理方式，点击高级配置，启用IPv6，配置接口的IPv6地址为2001::1/64，如下图1所示：

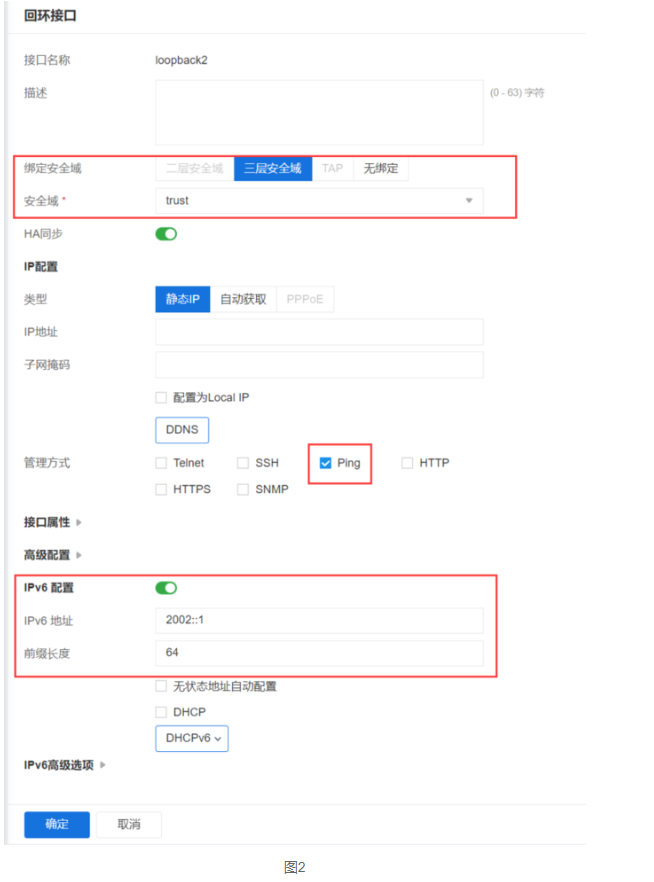

点击网络—接口，新建回环接口loopback2，配置安全域为trust，开启ping管理方式，点击高级配置，启用IPv6，配置接口的IPv6地址为2002::1/64，如下图2所示：

策略配置：

点击策略—安全策略—新建，类型选择IPv6，放行双向策略（由于上面接口配置都是trust安全域，所以源目安全域是一样的），如下图3所示：

OSPFv3配置：

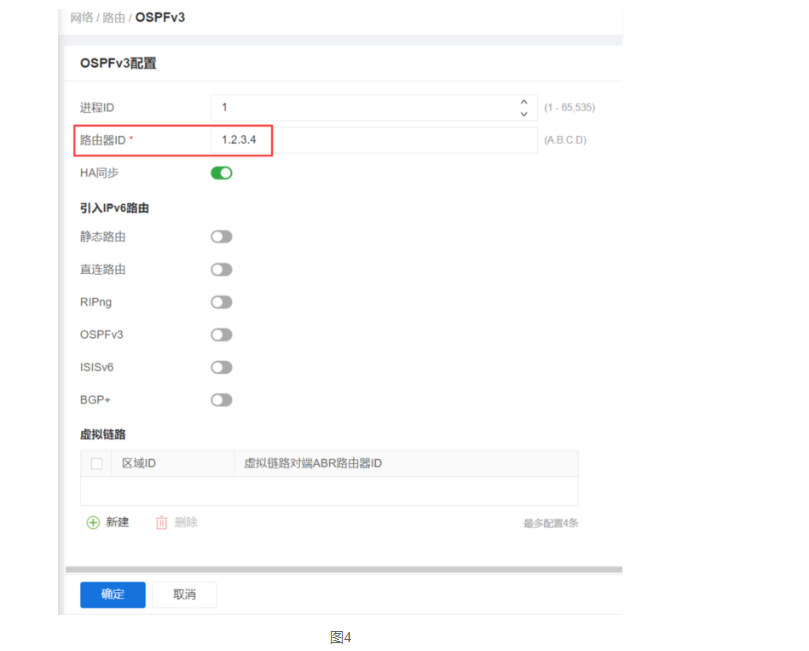

点击网络—路由—OSPFv3，新建OSPFv3进程，填写router-id为1.2.3.4，点击确定，如下图4所示：

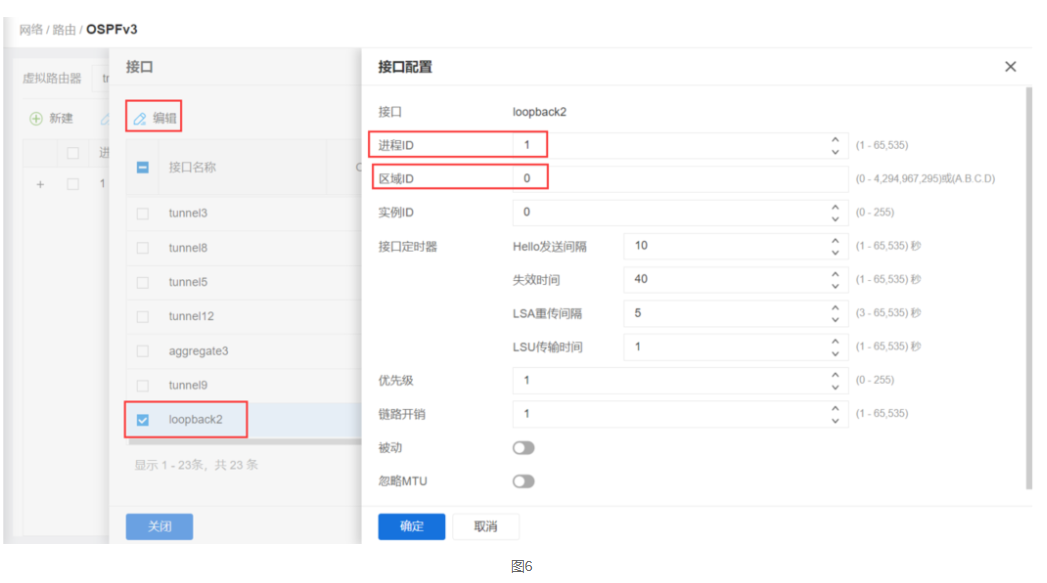

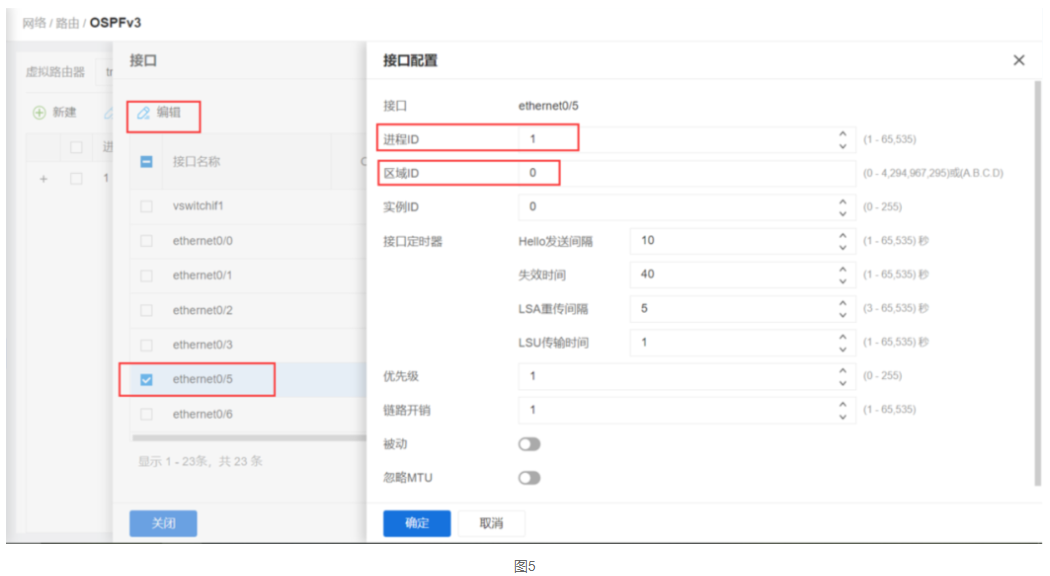

点击OSPFv3界面右上角的接口配置，配置e0/5和loopback2接口，如下图5和图6所示：

3.2.2 NAV20L配置（CLI配置）

接口配置：

E0/6接口：

SG-6000(config)# interface ethernet0/6

SG-6000(config-if-eth0/6)#zone trust

SG-6000(config-if-eth0/6)# ipv6 enable

SG-6000(config-if-eth0/6)# ipv6 address 2001::2/64

SG-6000(config-if-eth0/6)#manage ping

Loopback1接口：

SG-6000(config)# interface loopback1

SG-6000(config-if-loo1)# zone trust

SG-6000(config-if-loo1)# ipv6 enable

SG-6000(config-if-loo1)# ipv6 address 2003::1/64

SG-6000(config-if-loo1)# manage ping

策略配置：

SG-6000(config)# rule from ipv6-any to ipv6-any from-zone trust to-zone trust service any permit

OSPFv3配置：

配置 ospfv3 的 router-id

SG-6000(config)# ip vrouter trust-vr

SG-6000(config-vrouter)# ipv6 router ospf

SG-6000(config-rtr)# router-id 4.3.2.1

接口下指定 ospf 区域和实例

SG-6000(config)# interface loopback1

SG-6000(config-if-loo1)# ipv6 ospf area 0

SG-6000(config)# interface ethernet0/6

SG-6000(config-if-eth0/6)# ipv6 ospf area 0

3.3 结果验证

E1600上查看OSPFv3学习情况：

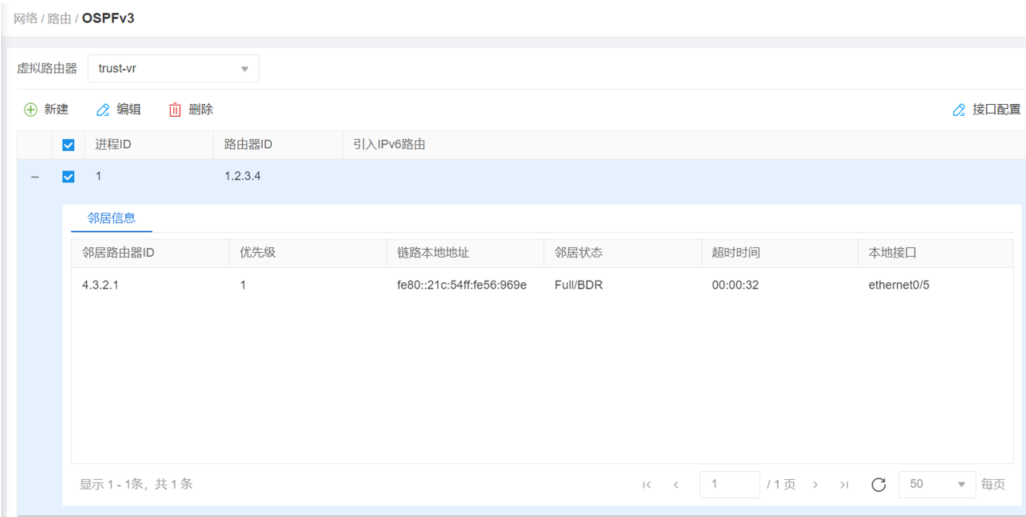

点击网络—路由—OSPFv3，选中配置的进程，点击前面的加号，展开进程信息，可以看到学习到了4.3.2.1的邻居信息，如下图7所示：

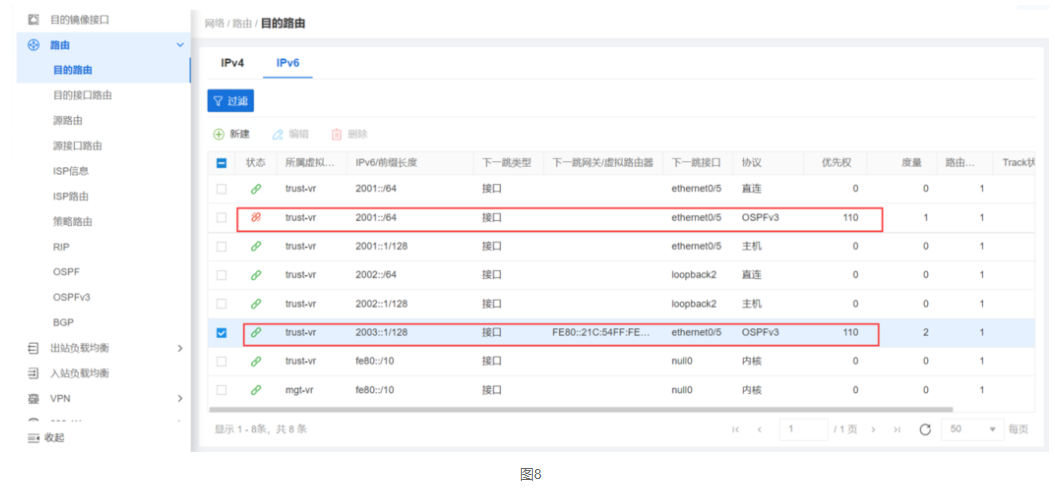

点击网络—路由—目的路由—IPv6，可以看到OSPFv3学习到的路由信息，如下图8所示：

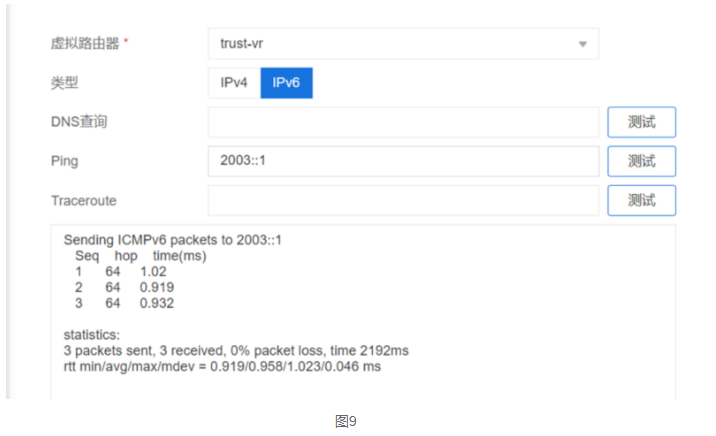

测试ping对端的loopback1接口，如下图9所示：

SG-6000上查看OSPFv3学习情况：

SG-6000(config)# show ipv6 ospf neighbor

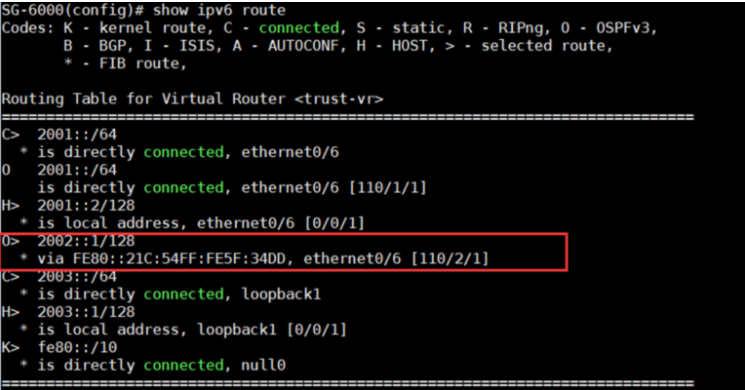

SG-6000(config)# show ipv6 route

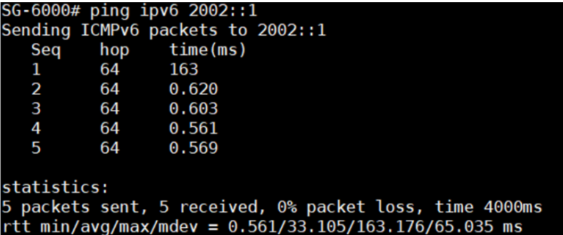

在命令行下测试ping对端的loopback2接口地址2002::1，结果如下：
