一、PNET的桥接

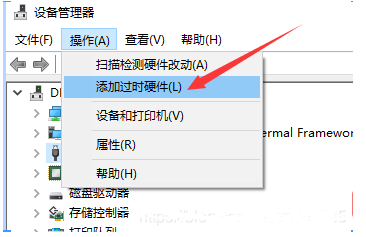

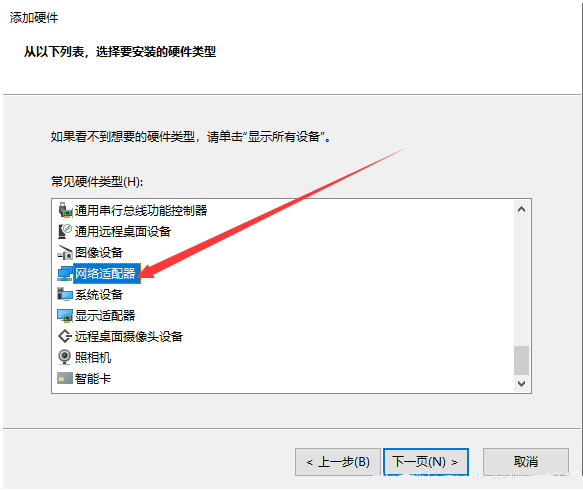

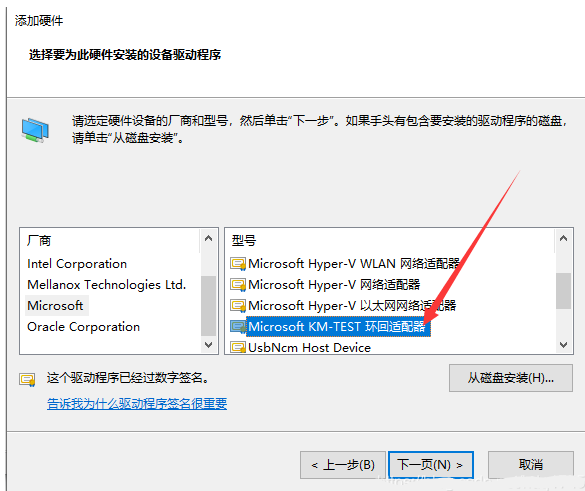

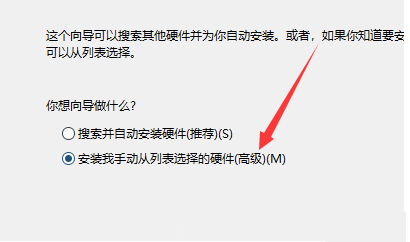

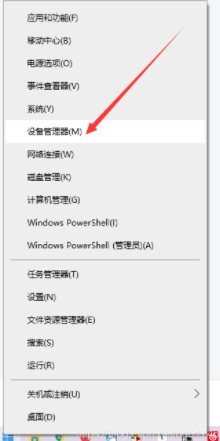

1.本地电脑添加loopback网卡，设置地址
![图片[1]PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器的桥接与CRT合并窗口](https://oos.pnetlab.cn/2023/02/d136d-d2b5ca33bd170116.png)
![图片[2]PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器的桥接与CRT合并窗口](https://oos.pnetlab.cn/2023/02/46d1b-img_63f1e63837bdb.png)
![图片[3]PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器的桥接与CRT合并窗口](https://oos.pnetlab.cn/2023/02/53cde-img_63f1e6e59e3a2.png)
![图片[4]PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器的桥接与CRT合并窗口](https://oos.pnetlab.cn/2023/02/d4faa-img_63f1e6f6db9de.png)
![图片[5]PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器的桥接与CRT合并窗口](https://oos.pnetlab.cn/2023/02/616cf-img_63f1e702e3c30.png)

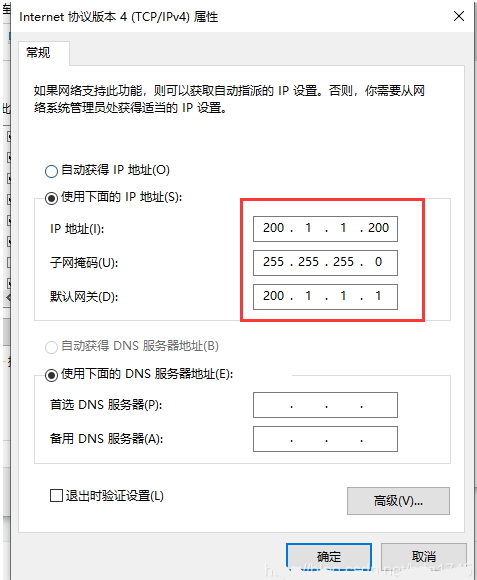

2.为新添加的本地环回网卡设置IPv4地址
![图片[6]PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器的桥接与CRT合并窗口](https://oos.pnetlab.cn/2023/02/69fb4-img_63f1e72e50bb7.png)

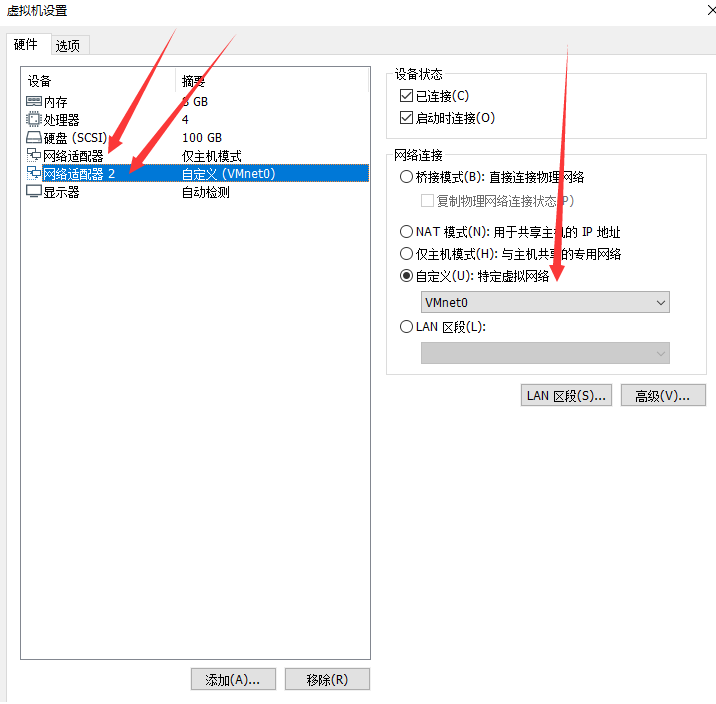

3.编辑VM虚拟机中的pnet模拟器，添加网卡
![图片[7]PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器的桥接与CRT合并窗口](https://oos.pnetlab.cn/2023/02/b8f1a-img_63f1e7a6bbbbc.png)

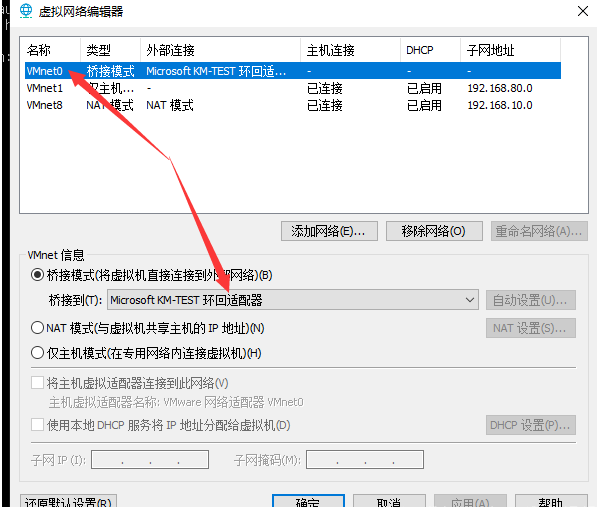

4.vm虚拟机桥接loopback网卡
![图片[8]PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器的桥接与CRT合并窗口](https://oos.pnetlab.cn/2023/02/7c8d1-img_63f1e7b39b8f4.png)

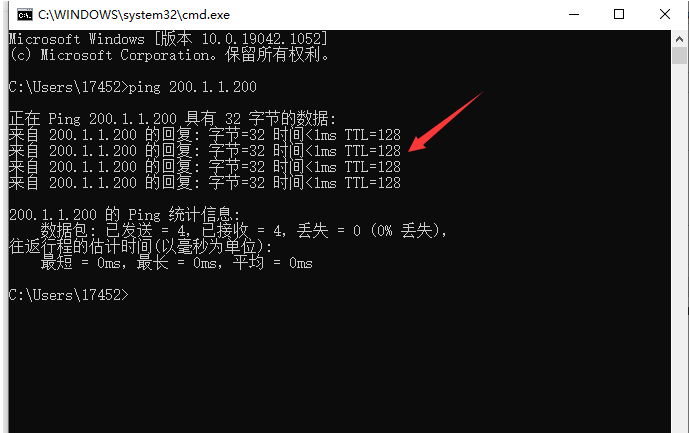

5.使用本地命令行窗口测试loopback网卡
![图片[9]PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器的桥接与CRT合并窗口](https://oos.pnetlab.cn/2023/02/8ec6a-img_63f1e7c755656.png)

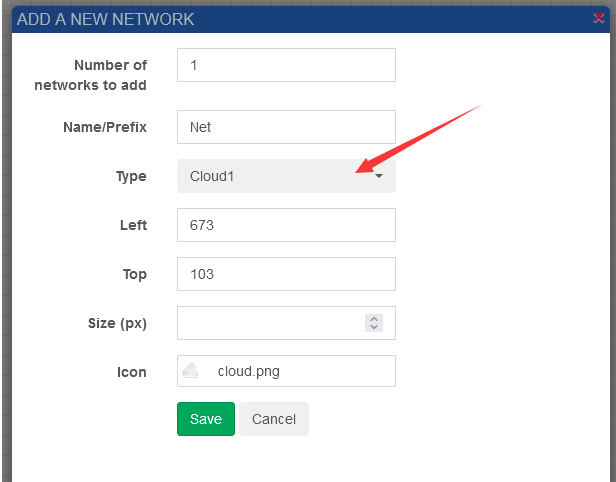

6.在pnet模拟器中做桥接
![图片[10]PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器的桥接与CRT合并窗口](https://oos.pnetlab.cn/2023/02/b3de5-img_63f1e7d569dbc.png)
cloud0是虚拟机中的网卡1；cloud1是虚拟机中的网卡2，也就是我们的loopback网卡。

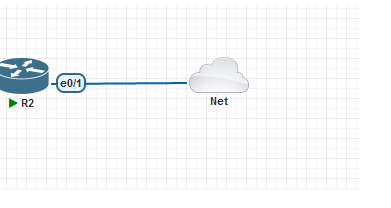

7.添加一台路由器，将路由器与本地loopback设置成一个网络
![图片[11]PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器的桥接与CRT合并窗口](https://oos.pnetlab.cn/2023/02/29e3a-img_63f1e7ebbb86e.png)
8.测试路由器到本地loopback的网络连通性
![图片[12]PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器的桥接与CRT合并窗口](https://oos.pnetlab.cn/2023/02/73b54-img_63f1e7fcd9280.png)
二、CRT窗口合并

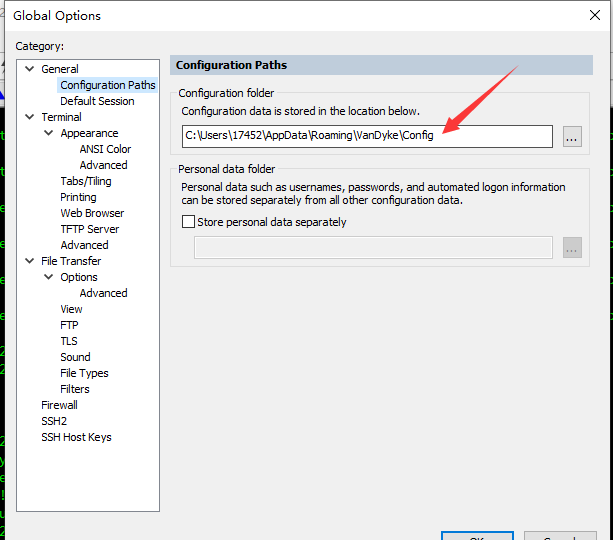

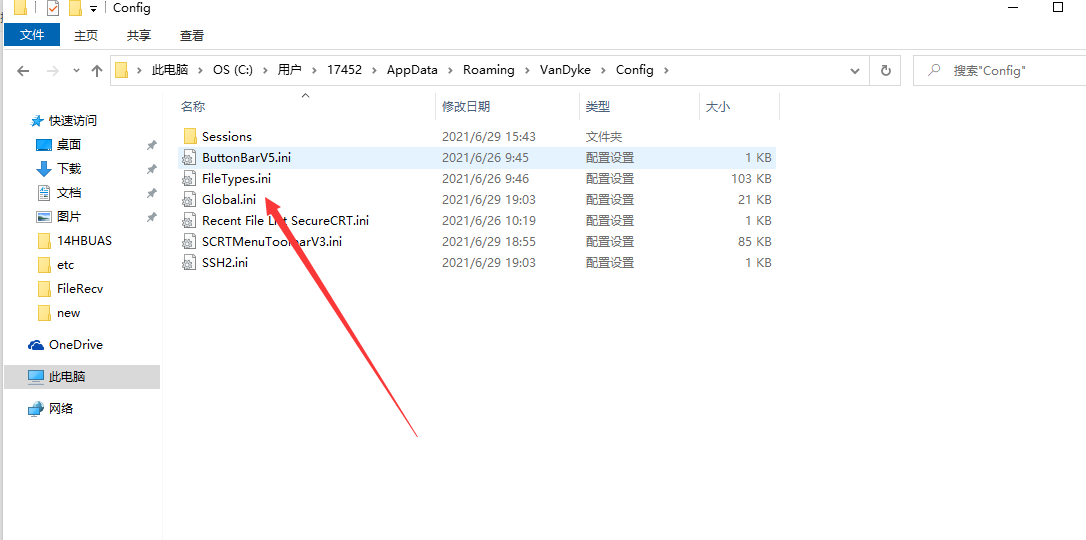

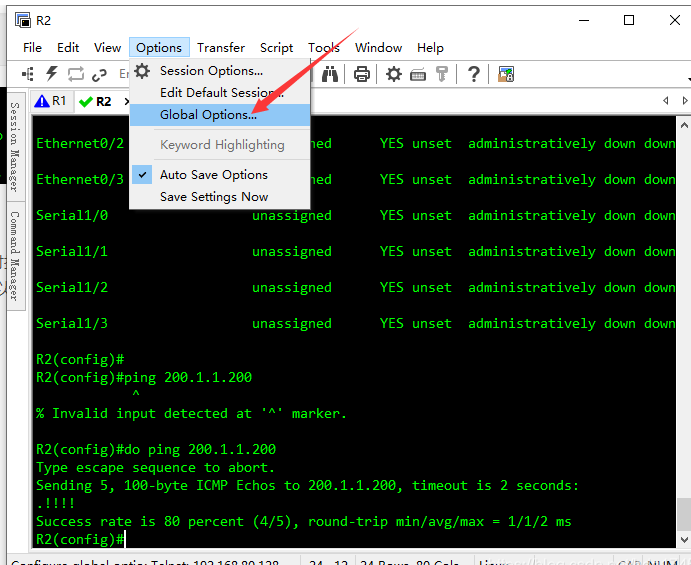

在新安装的PNET模拟器中，如果同时打开多个设备进行配置时，Telnet选择的软件为CRT，单机每个设备会出现多个CRT的窗口，可以进行以下设置进行CRT的窗口合并：
![图片[13]PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器的桥接与CRT合并窗口](https://oos.pnetlab.cn/2023/02/c8052-img_63f1e811bf2c7.png)
![图片[14]PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器的桥接与CRT合并窗口](https://oos.pnetlab.cn/2023/02/8030d-img_63f1e81d0b005.png)
![图片[15]PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器的桥接与CRT合并窗口](https://oos.pnetlab.cn/2023/02/7df73-img_63f1e828ba579.png)
![图片[16]PNETLab模拟器-pnet模拟器-仿真模拟器-pnet-pnetlabPNETLAB模拟器的桥接与CRT合并窗口](https://oos.pnetlab.cn/2023/02/ee113-img_63f1e8314fa7b.png)

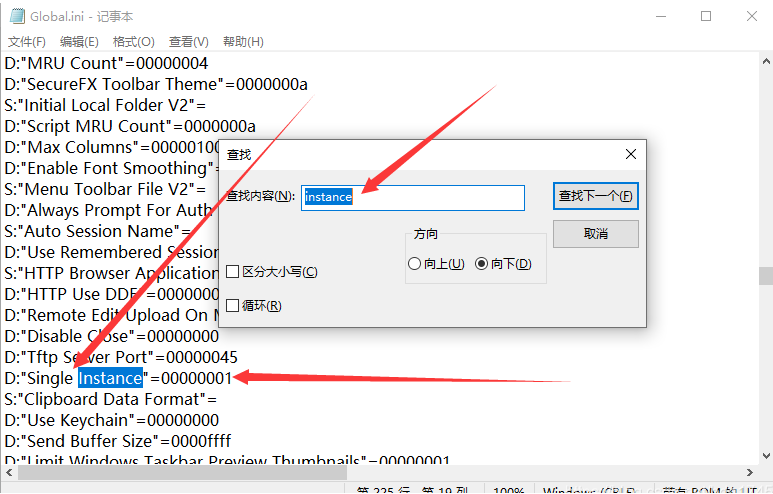

将instacce的值从原来的00000000改为00000001保存即可。
