天融信NG防火墙-DNS64

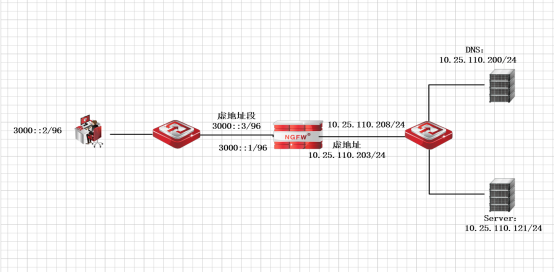

网络拓扑

• 需求
  • 防火墙做DNS代理，让V6客户端能通过访问域名的方式，访问到V4服务器的http服务。

• 测试步骤

实现方式：首先通过设备解析出域名对应的V4地址后，将V4地址嵌套到指定前缀中，成为一个嵌套好的V6地址。然后设备配置NAT64动态源转换和目的转换，将源地址转换成指定V4地址，目的地址转换成由设备从嵌套好的V6中提取出对应的V4地址

• 添加区域

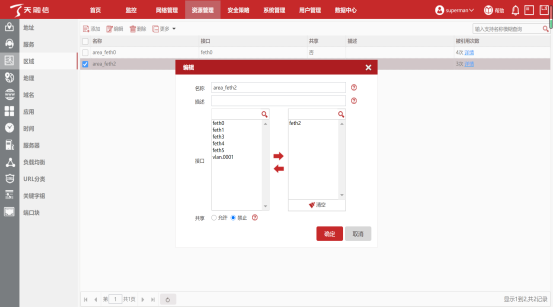

  • 添加防火墙连接V6端的接口区域对象，用以开放DNS服务

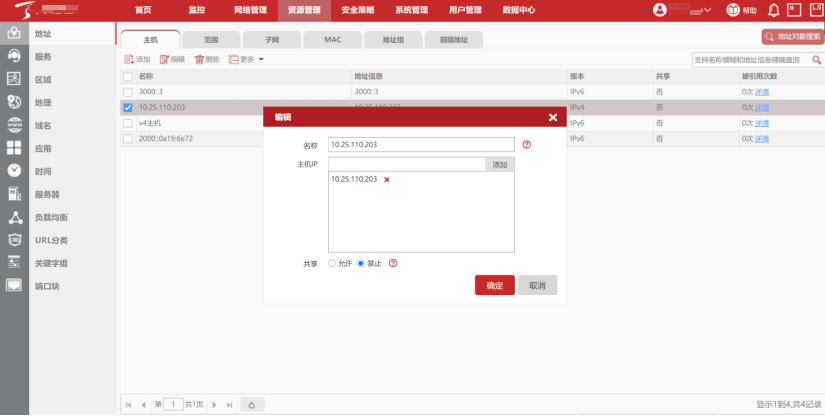

• 添加V4主机对象

           用以V6客户端访问V4服务器，转换源地址

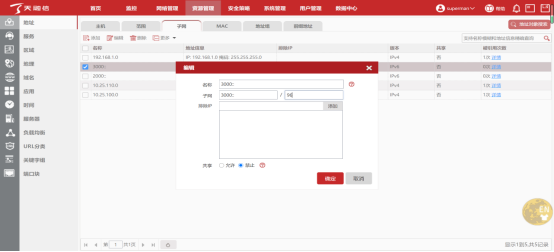

• 添加V6子网对象
  • 用以匹配转换前的源对象

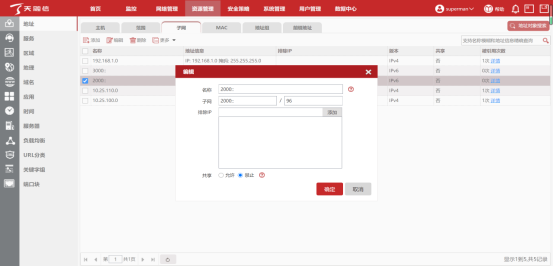

• 添加V6的虚拟子网对象
  • 用以匹配转换前的目的对象

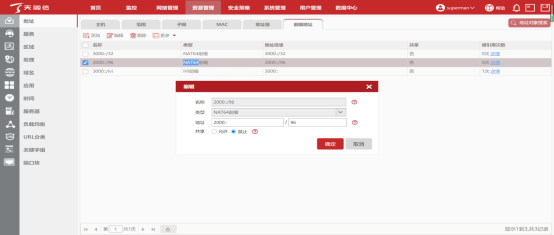

• 创建NAT64前缀对象
  • 用以嵌套通过DNS解析出来的V4服务器地址。

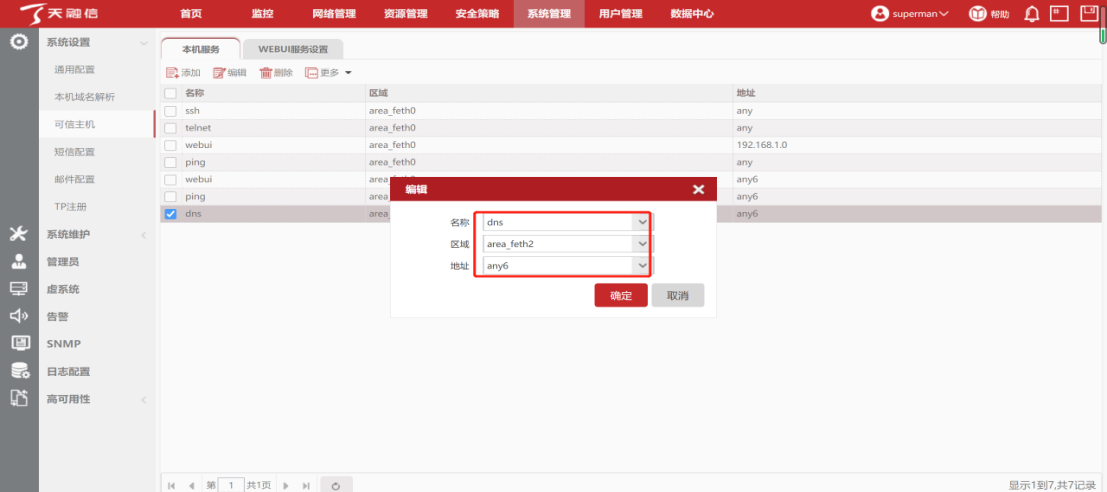

• 开放服务
  • 针对需要进行DNS代理的接口区域开放DNS服务，控制地址设置为v6地址

• 配置DNS64

指定v4地址的DNS服务器，以及解析出来对应地址后，嵌套到指定前缀中

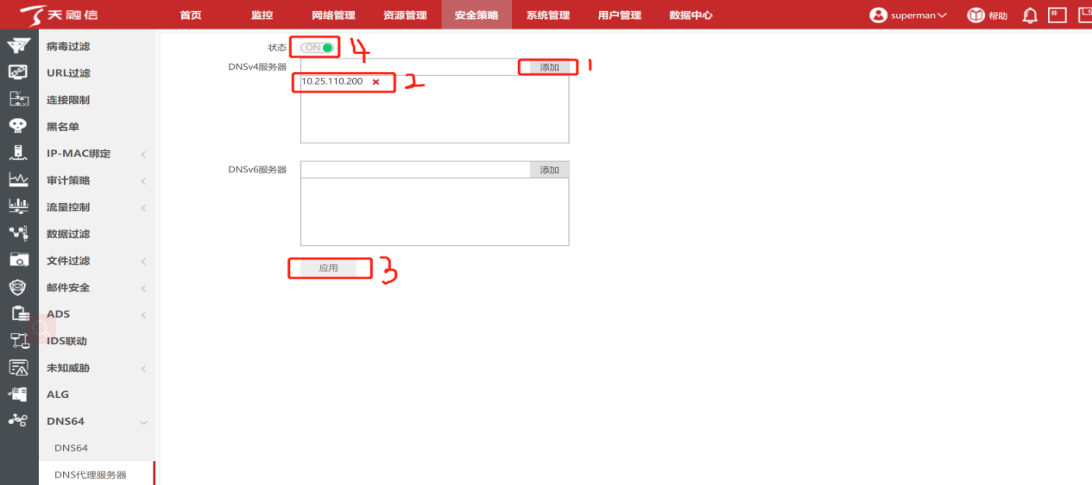

• 指定V4地址的DNS服务器（需要先配置V4DNS服务器地址，点击应用后，再开启DNS代理）

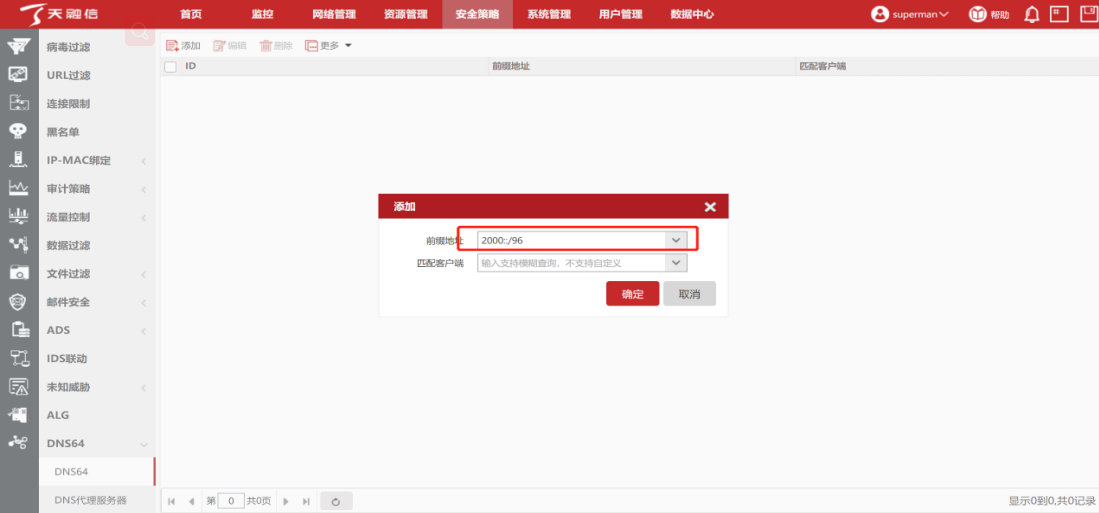

• 配置DNS64，让设备解析出域名对应的V4地址后，嵌套到指定的前缀中。

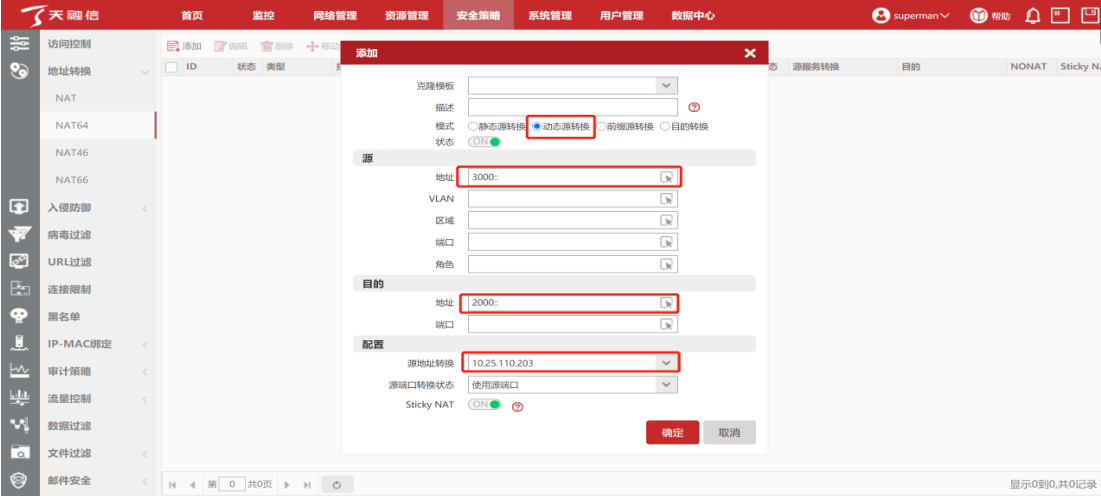

• 配置NAT64动态源转换
  • 指定匹配转换策略的源、目的。以及转换后源的V4地址，用以将发起源的V6地址转换成V4地址（此处目的为V6虚拟子网，方便进行理解。也可以使用和访问发起源同段的V6子网对象）

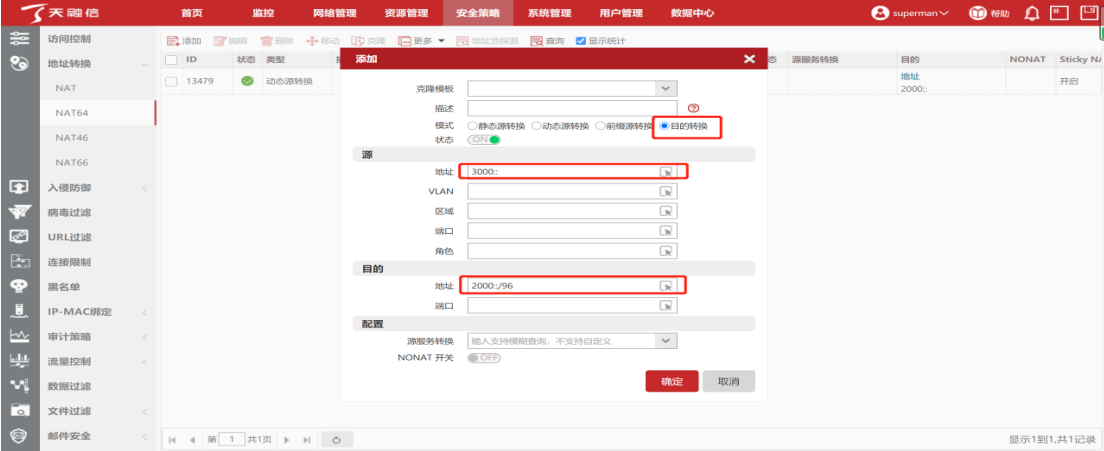

• 配置NAT64目的转换
  • 让设备可以在已经嵌套完成的V6地址中，根据指定前缀，提取出目的服务器的V4地址。然后将数据包原始访问目的V6地址转换成提取出来的V4地址。最终实现访问

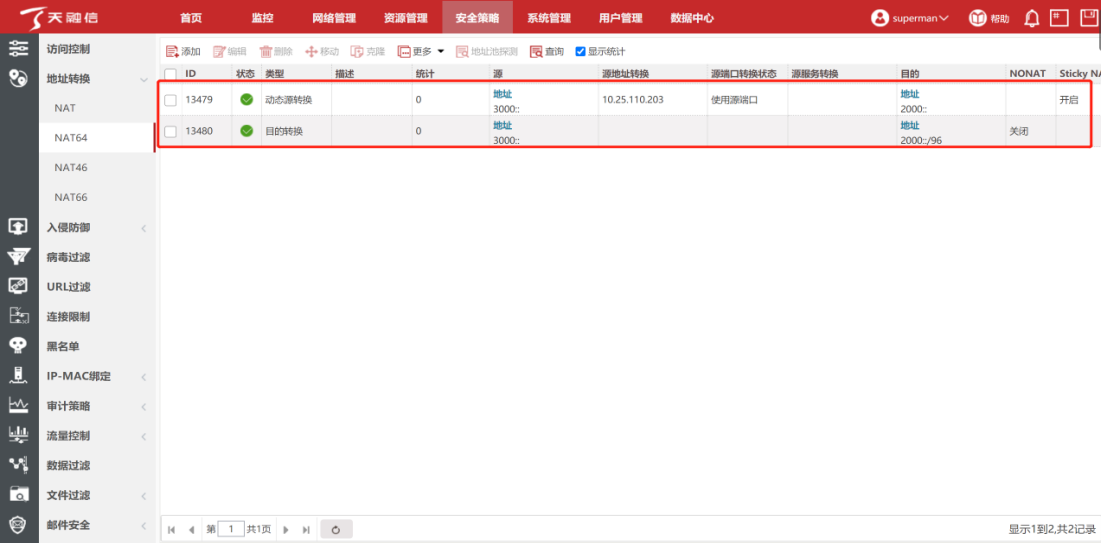

• 完成后策略



• 客户端配置DNS
  • 给V6访问端配置DNS地址，为设备的接口IP。由设备进行DNS代理

• DNS服务器配置

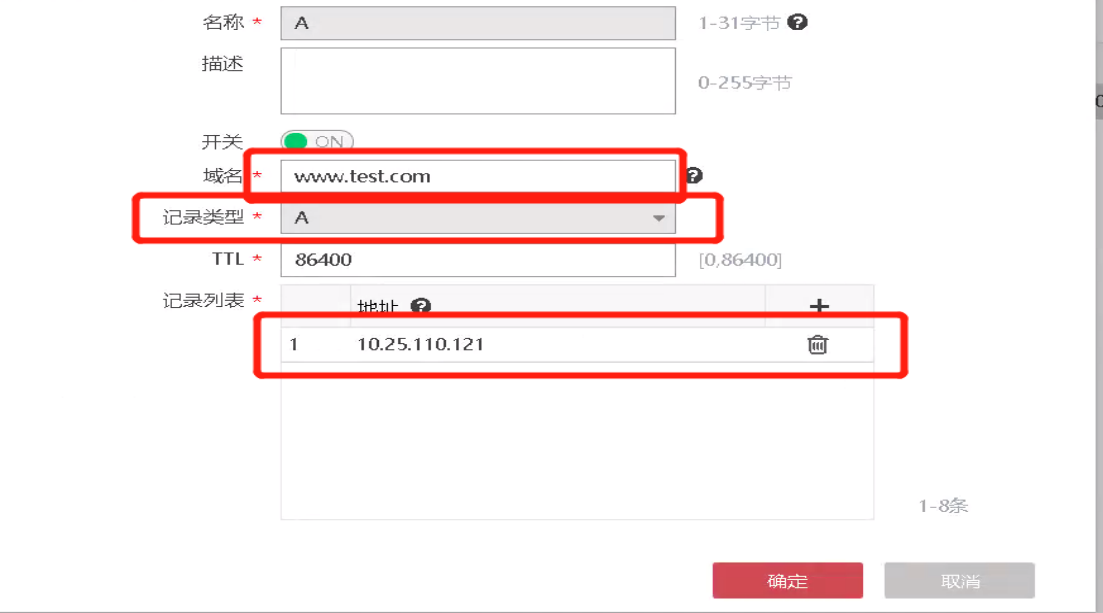

  • 给DNS服务器配置域名A记录，当防火墙向服务器请求www.test.com时可以解析出V4地址为125.110.121

• 测试结果
  • Nslookup测试
    • 在V6端使用CMD的nslookup，查看是否可以解析出域名对应的地址，查看解析出来的地址中是否有嵌套完成的V6地址。如果没有解析出对应的嵌套地址，先ping一下域名再进行解析

• 访问测试

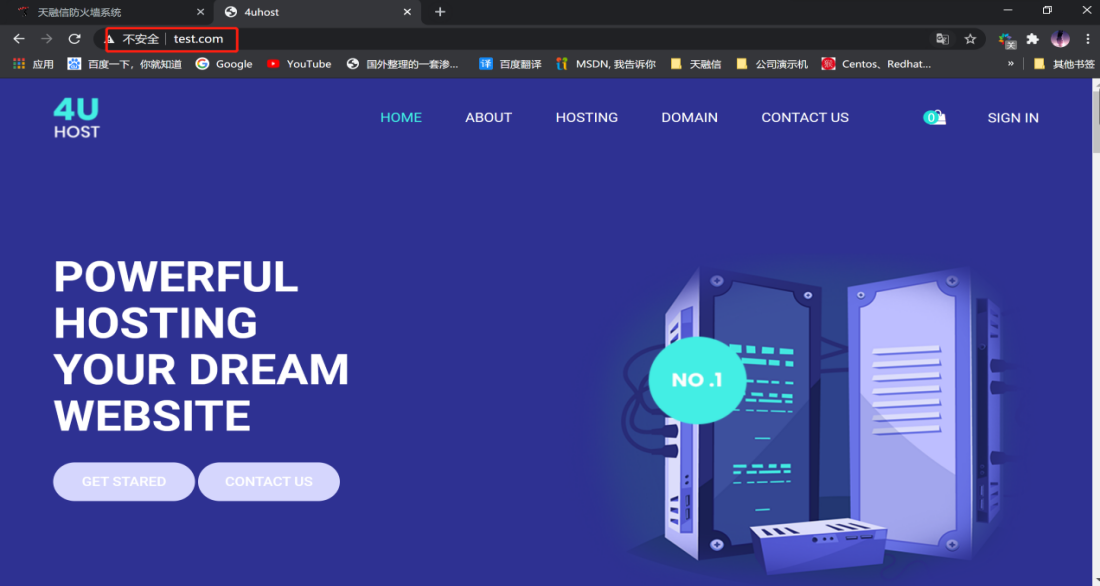

  • 用浏览器访问域名，测试是否可以访问

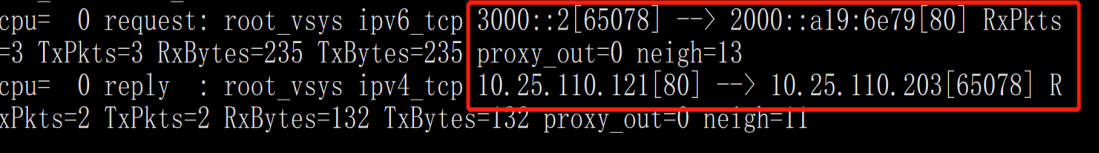

• 后台抓取会话
  • 在后台使用命令 networksession search dport 80 saddr 3000::2查看指定目的端口和源地址的会话信息，查看会话是否是v6访问过去，v4返回
