H3C系列交换机堆叠实验

1、本文介绍关于H3C交换机堆叠的实验,以H3CS5820为例;

2、简要说明:华三的堆叠技术为IRF

    IRF( Intelligent Resilient Framework,智能弹性架构)是 H3C 自主研发的软件虚拟化技术。它的核心思想是将多台设备通过 IRF 物理端口连接在一起,进行必要的配置后,虚拟化成一台“分布式设备”。使用这种虚拟化技术可以集合多台设备的硬件资源和软件处理能力,实现多台设备的协同工作、统一管理和不间断维护。为了便于描述,这个“虚拟设备”也称为 IRF。所以,本文中的 IRF 有两层意思,一个是指 IRF 技术,一个是指 IRF 设备。

    IRF 主要具有以下优点:
    • 简化管理。 IRF 形成之后,用户通过任意成员设备的任意端口都可以登录 IRF 系统,对 IRF内所有成员设备进行统一管理。
    • 高可靠性。 IRF 的高可靠性体现在多个方面,例如: IRF 由多台成员设备组成, Master 设备负责 IRF 的运行、管理和维护, Slave 设备在作为备份的同时也可以处理业务。一旦 Master 设备故障,系统会迅速自动选举新的 Master,以保证业务中断,从而实现了设备的 1:N 备份;此外,成员设备之间的 IRF 链路支持聚合功能, IRF 和上、下层设备之间的物理链路也支持聚合功能,多条链路之间可以互为备份也可以进行负载分担,从而进一步提高了 IRF 的可靠性。
    • 强大的网络扩展能力。通过增加成员设备,可以轻松自如的扩展 IRF 的端口数、带宽。因为各成员设备都有 CPU,能够独立处理协议报文、进行报文转发,所以 IRF 还能够轻松自如的扩展处理能力。

    IRF 中每台设备都称为成员设备。成员设备按照功能不同,分为两种角色
    • Master:负责管理整个 IRF。
    • Slave:作为 Master 的备份设备运行。当 Master 故障时,系统会自动从 Slave 中选举一个新的 Master 接替原 Master 工作。Master和Slave均由角色选举产生。一个IRF中同时只能存在一台Master,其它成员设备都是Slave。关于设备角色选举过程的详细介绍请参见 1.3.3 角色选举。

    IRF端口: 一种专用于 IRF 的逻辑接口,分为 IRF-Port1 和 IRF-Port2。它需要和物理端口绑定之后才能生效(下面实验中体现,绑定了2个10G端口)。

• 短距双端口 10GE CX4 接口模块扩展卡( LSPM1CX2P)
• 双端口 10GE SFP+接口模块扩展卡( LSPM2SP2P)
• 双端口 10GE XFP 接口模块扩展卡( LSPM1XP2P)
• 单端口 10GE XFP 接口模块扩展卡( LSPM1XP1P)
• 双端口 10GE 以太网接口模块扩展卡( LSPM1XGT2P)
根据您使用的接口类型,您可以选择 CX4 电缆、 SFP+电缆、双绞线、或 SFP+/XFP 光模块与光纤在多台成员设备之间进行物理连接。
SFP+/XFP 模块与光纤的搭配适用于在距离很远的设备间进行 IRF 连接,使得应用更加灵活;而双绞线/CX4 电缆/SFP+电缆适用于机房内部短距离的 IRF 连接。

    IRF物理端口: 设备上可以用于 IRF 连接的物理端口。 S5***系列交换机可以使用前面板上的 SFP+口或接口模块扩展卡上的万兆口作为 IRF 物理端口。通常情况下,接口用于传输业务报文,当它们与 IRF 端口绑定后就作为 IRF 物理端口,用于成员设备之间转发报文。可转发的报文包括 IRF 相关协商报文以及需要跨成员设备转发的业务报文。
    成员优先级:成员优先级是成员设备的一个属性, 主要用于角色选举过程中确定成员设备的角色。优先级越高当选为 Master 的可能性越大。设备的缺省优先级均为 1,如果想让某台设备当选为 Master,则在组建 IRF 前,可以通过命令行手工提高该设备的成员优先级。
3、实验测试:

    (1).准备工作:

            2台相同型号且支持IRF功能的设备(本文为模拟器中s5820);

            2台设备分别用10G光口互联,Ten-GigabitEthernet1/0/50,Ten-GigabitEthernet1/0/51;

前提:在做堆叠之前 必须 先要关闭互联2个口,否则会报错。

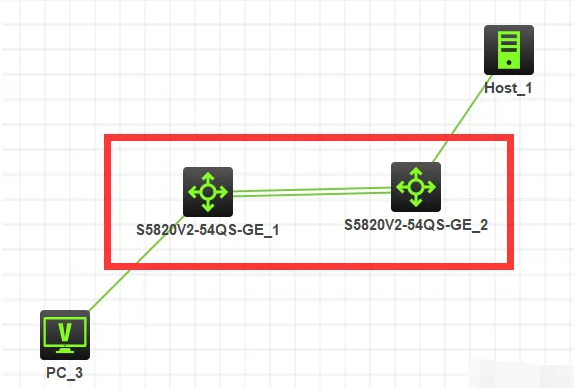

    (2).拓扑如下:


(3).主设备配置(S5820V2-54QS-GE _1):

<H3C>system-view
[H3C]sysname s1             //这里注意看我命名主设备s1,等堆叠做好以后你会发现,备s2会s1覆盖也会变成s1,这表示堆叠的2台设备或更多台,名称最终都是master的名称;
[s1]int Ten-GigabitEtherne1/0/50                       //关闭2条互联端口,必须关!
[s1-Ten-GigabitEthernet1/0/50]shutdown
[s1-Ten-GigabitEthernet1/0/50]int Ten-GigabitEthernet1/0/51
[s1-Ten-GigabitEthernet1/0/51]shutdown

    irf配置



[s1]irf domain 10   //定义一个堆叠域编号,域是一个逻辑概念, 设备通过 IRF 链路连接在一起就组成一个 IRF,这些成员设备的集合就是一个IRF 域。
[s1]irf member 1 renumber 1  //member 1代表成员编号(缺省情况下,为1),renumber 1代表端口的组号,比如:G1/** ,其中1就是renumber 1定义
[s1]irf-port 1/1   //定义irf虚拟口,进入IRF端口视图,要进去与物理口绑定
[s1-irf-port1/1]port group int Ten-G***     //物理口绑定,将1/0/50和1/0/51加入
[s1]irf-port-configuration active  //启动irf进   最后打开对于的互联口,保存配置,重启交换机(reboot).

(4).备设备配置(S5820V2-54QS-GE _2):

<H3C>system-view
[H3C]sysname s2             //这里注意看我命名主设备s1,等堆叠做好以后你会发现,备s2会s1覆盖也会变成s1,这表示堆叠的2台设备或更多台,名称最终都是master的名称;
[s2]int Ten-GigabitEtherne1/0/50                       //关闭2条互联端口,必须关!
[s2-Ten-GigabitEthernet1/0/50]shutdown
[s2-Ten-GigabitEthernet1/0/50]int Ten-GigabitEthernet1/0/51
[s2-Ten-GigabitEthernet1/0/51]shutdown

    irf配置



[s2]irf domain 10   //定义一个堆叠域编号,域是一个逻辑概念, 设备通过 IRF 链路连接在一起就组成一个 IRF,这些成员设备的集合就是一个IRF 域。
[s2]irf member 1 renumber 3  //member 1代表成员编号(缺省情况下,为1),renumber 1代表端口的组号,比如:G1/** ,其中1就是renumber 1定义
[s2]irf-port 1/2   //定义irf虚拟口,进入IRF端口视图,要进去与物理口绑定
[s2-irf-port1/2]port group int Ten-G***     //物理口绑定,将1/0/50和1/0/51加入
[s2]irf-port-configuration active  //启动irf进   最后打开对于的互联口,保存配置,重启交换机(reboot).

细心的你会发现整体主备配置,差别在于irf member 1 renumber ***,我特意用3来标识 和 irf-port 1**

(5).验证:

<s1>dis irf                         //我在主设备或者备上查看状态是一样的,s2也被s1覆盖。
MemberID    Role    Priority  CPU-Mac         Description
 *+1        Master  1         5e11-c08e-0104  ---
   3        Standby 1         5e11-d1c6-0204  ---
--------------------------------------------------
 * indicates the device is the master.
 + indicates the device through which the user logs in.

 The bridge MAC of the IRF is: 5e11-c08e-0100
 Auto upgrade                : yes
 Mac persistent              : 6 min
 Domain ID                   : 10
<s1>

查看下接口或板卡:

<s1>dis device
Slot No.   Board Type          Status      Software Version
-----------------------------------------------------------
1          S5820V2-54QS-GE     Master      COMWAREV700R001
3          S5820V2-54QS-GE     Standby     COMWAREV700R001
<s1>

<jieru>dis int brief
Brief information on interfaces in route mode:
Link: ADM - administratively down; Stby - standby
Protocol: (s) - spoofing
Interface            Link Protocol Primary IP      Description
InLoop0              UP   UP(s)    --
MGE0/0/0             DOWN DOWN     --
NULL0                UP   UP(s)    --
REG0                 UP   --       --

Brief information on interfaces in bridge mode:
Link: ADM - administratively down; Stby - standby
Speed: (a) - auto
Duplex: (a)/A - auto; H - half; F - full
Type: A - access; T - trunk; H - hybrid
Interface            Link Speed   Duplex Type PVID Description
FGE1/0/53            DOWN 40G     A      A    1
FGE1/0/54            DOWN 40G     A      A    1
FGE3/0/53            DOWN 40G     A      A    1
FGE3/0/54            DOWN 40G     A      A    1
GE1/0/1              DOWN auto    A      A    1
GE1/0/2              DOWN auto    A      A    1
GE1/0/3              DOWN auto    A      A    1
GE1/0/4              DOWN auto    A      A    1
GE1/0/5              DOWN auto    A      A    1
GE1/0/6              DOWN auto    A      A    1
GE1/0/7              DOWN auto    A      A    1
GE1/0/8              DOWN auto    A      A    1
GE1/0/9              DOWN auto    A      A    1
GE1/0/10             DOWN auto    A      A    1
GE1/0/11             DOWN auto    A      A    1
GE1/0/12             DOWN auto    A      A    1
GE1/0/13             DOWN auto    A      A    1
GE1/0/14             DOWN auto    A      A    1
GE1/0/15             DOWN auto    A      A    1
GE1/0/16             DOWN auto    A      A    1
GE1/0/17             DOWN auto    A      A    1
GE1/0/18             DOWN auto    A      A    1
GE1/0/19             DOWN auto    A      A    1
GE1/0/20             DOWN auto    A      A    1
GE1/0/21             DOWN auto    A      A    1
GE1/0/22             DOWN auto    A      A    1
GE1/0/23             DOWN auto    A      A    1
GE1/0/24             DOWN auto    A      A    1
GE1/0/25             DOWN auto    A      A    1
GE1/0/26             DOWN auto    A      A    1
GE1/0/27             DOWN auto    A      A    1
GE1/0/28             DOWN auto    A      A    1
GE1/0/29             DOWN auto    A      A    1
GE1/0/30             DOWN auto    A      A    1
GE1/0/31             DOWN auto    A      A    1
GE1/0/32             DOWN auto    A      A    1
GE1/0/33             DOWN auto    A      A    1
GE1/0/34             DOWN auto    A      A    1
GE1/0/35             DOWN auto    A      A    1
GE1/0/36             DOWN auto    A      A    1
GE1/0/37             DOWN auto    A      A    1
GE1/0/38             DOWN auto    A      A    1
GE1/0/39             DOWN auto    A      A    1
GE1/0/40             DOWN auto    A      A    1
GE1/0/41             DOWN auto    A      A    1
GE1/0/42             DOWN auto    A      A    1
GE1/0/43             DOWN auto    A      A    1
GE1/0/44             DOWN auto    A      A    1
GE1/0/45             DOWN auto    A      A    1
GE1/0/46             DOWN auto    A      A    1
GE1/0/47             DOWN auto    A      A    1
GE1/0/48             DOWN auto    A      A    1
GE3/0/1              UP   1G(a)   F(a)   A    1
GE3/0/2              DOWN auto    A      A    1
GE3/0/3              DOWN auto    A      A    1
GE3/0/4              DOWN auto    A      A    1
GE3/0/5              DOWN auto    A      A    1
GE3/0/6              DOWN auto    A      A    1
GE3/0/7              DOWN auto    A      A    1
GE3/0/8              DOWN auto    A      A    1
GE3/0/9              DOWN auto    A      A    1
GE3/0/10             DOWN auto    A      A    1
GE3/0/11             DOWN auto    A      A    1
GE3/0/12             DOWN auto    A      A    1
GE3/0/13             DOWN auto    A      A    1
GE3/0/14             DOWN auto    A      A    1
GE3/0/15             DOWN auto    A      A    1
GE3/0/16             DOWN auto    A      A    1
GE3/0/17             DOWN auto    A      A    1
GE3/0/18             DOWN auto    A      A    1
GE3/0/19             DOWN auto    A      A    1
GE3/0/20             DOWN auto    A      A    1
GE3/0/21             DOWN auto    A      A    1
GE3/0/22             DOWN auto    A      A    1
GE3/0/23             DOWN auto    A      A    1
GE3/0/24             DOWN auto    A      A    1
GE3/0/25             DOWN auto    A      A    1
GE3/0/26             DOWN auto    A      A    1
GE3/0/27             DOWN auto    A      A    1
GE3/0/28             DOWN auto    A      A    1
GE3/0/29             DOWN auto    A      A    1
GE3/0/30             DOWN auto    A      A    1
GE3/0/31             DOWN auto    A      A    1
GE3/0/32             DOWN auto    A      A    1
GE3/0/33             DOWN auto    A      A    1
GE3/0/34             DOWN auto    A      A    1
GE3/0/35             DOWN auto    A      A    1
GE3/0/36             DOWN auto    A      A    1
GE3/0/37             DOWN auto    A      A    1
GE3/0/38             DOWN auto    A      A    1
GE3/0/39             DOWN auto    A      A    1
GE3/0/40             DOWN auto    A      A    1
GE3/0/41             DOWN auto    A      A    1
GE3/0/42             DOWN auto    A      A    1
GE3/0/43             DOWN auto    A      A    1
GE3/0/44             DOWN auto    A      A    1
GE3/0/45             DOWN auto    A      A    1
GE3/0/46             DOWN auto    A      A    1
GE3/0/47             DOWN auto    A      A    1
GE3/0/48             DOWN auto    A      A    1
XGE1/0/49            DOWN 10G     F      A    1
XGE1/0/50            UP   10G     F      --   --
XGE1/0/51            UP   10G     F      --   --
XGE1/0/52            DOWN 10G     F      A    1
XGE3/0/49            DOWN 10G     F      A    1
XGE3/0/50            UP   10G     F      --   --
XGE3/0/51            UP   10G     F      --   --
XGE3/0/52            DOWN 10G     F      A    1

至此,堆叠实验完成,提示,记得要保存哦!

拓展:试着1台主,多台备实验加上带数据业务实验测试?
